Antennendosen

Antennendosen unterscheiden sich nach dem Einsatzbereich in:
  • reine terrestrische Dosen für den Antennenempfang oder das reine Kabelfernsehen. Sie haben in der Regel zwei Anschlüsse: Radio (UKW) und TV.
  • SAT-Dosen mit einem oder zwei zusätzlichen SAT-Anschlüssen
  • Multimedia-Dosen mit einem oder zwei zusätzlichen Anschlüssen für ein Kabelmodem bzw. Router
  • Multimedia-SAT-Dosen mit zwei zusätzlichen Anschlüssen 1x Multimedia und 1x SAT


Diese Dosentypen teilen sich wiederum in Stichdosen, Durchgangsdosen und Enddosen auf.

Stichdosen sind Einzeldosen und dürfen in einem Kabelstrang nicht mit anderen Dosen kombiniert werden.

Durchgangsdosen können in einem Kabelstrang in Reihe hintereinandergeschaltet werden. Die letzte Dose in einem Kabelstrang muss entweder eine Enddose sein oder in einer Durchgangsdose muss ein 75 Ohm Abschlusswiderstand (bei SAT unbedingt ein DC-entkoppelter Typ) am Ausgang installiert werden. Durch die unterschiedliche Anschlussdämpfung der Dosen wird die Signaldämpfung durch die vorgeschalteten Dosen (Durchgangsdämpfung), sowie die der Kabellänge kompensiert. In der Nähe der Signalquelle wird daher eine Dose mit höherer Dämpfung eingesetzt, die letzten Dosen im Strang haben die niedrigste Dämpfung. Ziel ist, an allen Anschlüssen möglichst den gleichen Signalausgangspegel zu erhalten.

Enddosen sind immer mit 75 Ohm terminiert - sprich - sie werden schon werksseitig im Ausgang mit einem Abschlusswiderstand ausgestattet. Ansonsten kann jede Durchgangsdose (siehe oben) zu einer Enddose umgebaut werden. Eine Enddose ist immer die letzte Dose im Strang hinter einer oder mehreren Durchgangsdosen.


Stichleitungsdose 2 dB für TV, Radio und terrestrischen Empfang. Für Kabel-TV geeignet.

Artikelnummer:
96004
GTIN:
4012386036586
Hersteller:
Versandgewicht:
0,15 kg
4,75 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**

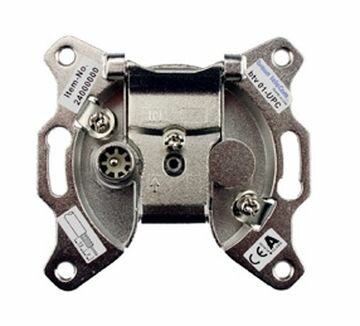

1-Loch TV-Breitbanddose (1x IEC-Stecker OHNE Radio-Anschluss) 5-2000 MHz - intermodulationsfest, inkl. Deckel SAD 03

ACHTUNG - kein DC-Durchlass, NICHT für SAT-Anlagen geeignet.
Artikelnummer:
3243
GTIN:
4052387105515
Hersteller:
Versandgewicht:
0,14 kg
4,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
Multimedia Breitbanddose 5-2000 MHz mit 2 IEC-Anschlüssen (IEC-Stecker und IEC-Buchse) ohne Abdeckung.
Die Dose entspricht einem 2-fach BK-Verteiler im Gehäuse einer Antennendose mit IEC-Ausgängen; beide Ausgänge müssen daher belegt bzw. mit einem Abschlusswiderstand verschlossen sein.

ACHTUNG - kein DC-Durchlass, NICHT für SAT-Anlagen geeignet.
Artikelnummer:
3281
GTIN:
4052387105324
Hersteller:
Versandgewicht:
0,15 kg
6,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
2-Loch Multimedia Breitbanddose (OHNE TV- und Radio-Anschluss) 5-2000 MHz. Sie ist von der Funktion her nichts weiter als ein 2-fach BK-Verteiler im Gehäuse einer Antennendose; beide Ausgänge müssen daher belegt bzw. mit einem Abschlusswiderstand verschlossen sein.
Artikelnummer:
3205
GTIN:
4052387105546
Hersteller:
Versandgewicht:
0,14 kg
6,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
2-Loch Multimedia Breitband Durchgangsdose (OHNE TV- und Radio-Anschluss) 5-2000 MHz
Artikelnummer:
3209
GTIN:
4052387105362
Hersteller:
Versandgewicht:
0,14 kg
9,90 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
3-Loch Multimedia Breitband-Multimediadose 10 dB / 65 MHz Rückweg inkl. Abdeckplatte
Artikelnummer:
96001
GTIN:
4052387101166
Hersteller:
Versandgewicht:
0,14 kg
9,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**

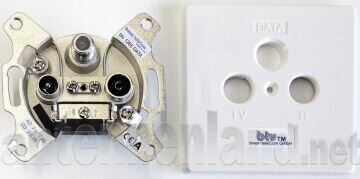

3-Loch Multimedia Breitband-Multimediadose 12 dB / 65 MHz Rückweg inkl. Abdeckplatte
Artikelnummer:
2303
GTIN:
4052387101173
Hersteller:
Versandgewicht:
0,14 kg
Bewertung:
9,95 € *
Nur wenige Artikel vorrätig.
Lieferzeit: 1 - 5 Werktage**
3-Loch Multimedia Breitband-Multimediadose 14,0 dB / 65 MHz Rückweg inkl. Abdeckplatte
Artikelnummer:
2717
GTIN:
4052387101128
Hersteller:
Versandgewicht:
0,14 kg
9,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
3-Loch Multimedia Breitband-Multimediadose 15,5 dB / 65 MHz Rückweg inkl. Abdeckplatte
Artikelnummer:
2304
GTIN:
4052387101135
Hersteller:
Versandgewicht:
0,14 kg
9,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
3-Loch Multimedia Breitband-Multimediadose 19 dB / 65 MHz Rückweg inkl. Abdeckplatte
Artikelnummer:
2305
GTIN:
4052387101159
Hersteller:
Versandgewicht:
0,14 kg
9,95 € *
Sofort verfügbar
Lieferzeit: 1 - 5 Werktage**
