UV-stabiles 3-fach geschirmtes Hochleistungskabel der Klasse A+, Schirmumgsmaß 115 dB für Outdooranwendungen.
Made in Germany
Stecker-Code: Quickmount 6 bzw. unter Vorbehalt 3.9 (siehe Beschreibung)
Made in Germany
Stecker-Code: Quickmount 6 bzw. unter Vorbehalt 3.9 (siehe Beschreibung)
Beschreibung
ACHTUNG! aufgrund des geringen Kabeldurchmessers und des stabilen Mantels ist es ohne Erfahrung und Spezialwerkzeug nicht einfach, 3.9er Stecker mit Stützröhrchen auf das Kabel aufzuschieben. Bei den Cabelcon F-CX3 HP-Steckern passt am besten der 3.7er Stecker; nach leichter Erwärmung des Kabels mit einer Heißluftpistole lässt sich dieser Steckertyp problemlos auf das Kabel aufschieben. Wir empfehlen aufgrund dieser Einschränkungen ausdrücklich den Einsatz der Cabelcon F-59-CX3 6.0 Quickmount-Stecker.
Aufgrund vieler Nachfragen nach einem dünneren UV-stabilen Outdoor-Kabel haben wir dieses Kabel anstelle des originalen weißen PVC-Mantels mit einem PE-Mantel in schwarz produzieren lassen. Ansonsten entspricht dieses Kabel in seinen elektrischen Eigenschaften dem neu entwickelten Kabel Sytronic 75080 AKZ A+ Hochleistungskabel, welches bei der Telekom und bei Kabel Deutschland nach KDG 1 TS 153 zugelassen ist. Hervorzuhebende Eigenschaften sind:
Technische Daten:
Aufgrund vieler Nachfragen nach einem dünneren UV-stabilen Outdoor-Kabel haben wir dieses Kabel anstelle des originalen weißen PVC-Mantels mit einem PE-Mantel in schwarz produzieren lassen. Ansonsten entspricht dieses Kabel in seinen elektrischen Eigenschaften dem neu entwickelten Kabel Sytronic 75080 AKZ A+ Hochleistungskabel, welches bei der Telekom und bei Kabel Deutschland nach KDG 1 TS 153 zugelassen ist. Hervorzuhebende Eigenschaften sind:
- Innenleiter aus massivem hochreinem Elektrolytkupfer
- Physikalisch geschäumtes
- stabiles PE-Dielektrikum = sehr gute Dämpfung und Alterungsbeständigkeit
- erste Alufolie doppelt kaschiert und geklebt ? ideal für die Kompressionsstecker-Montage
- Geflecht aus verzinntem Kupfer; große optische Bedeckung, sehr gute Leitfähigkeit
- Strapazierfähige PE-Mischung, UV-stabil, auch zur direkten Verlegung im Erdeich geeignet
Technische Daten:

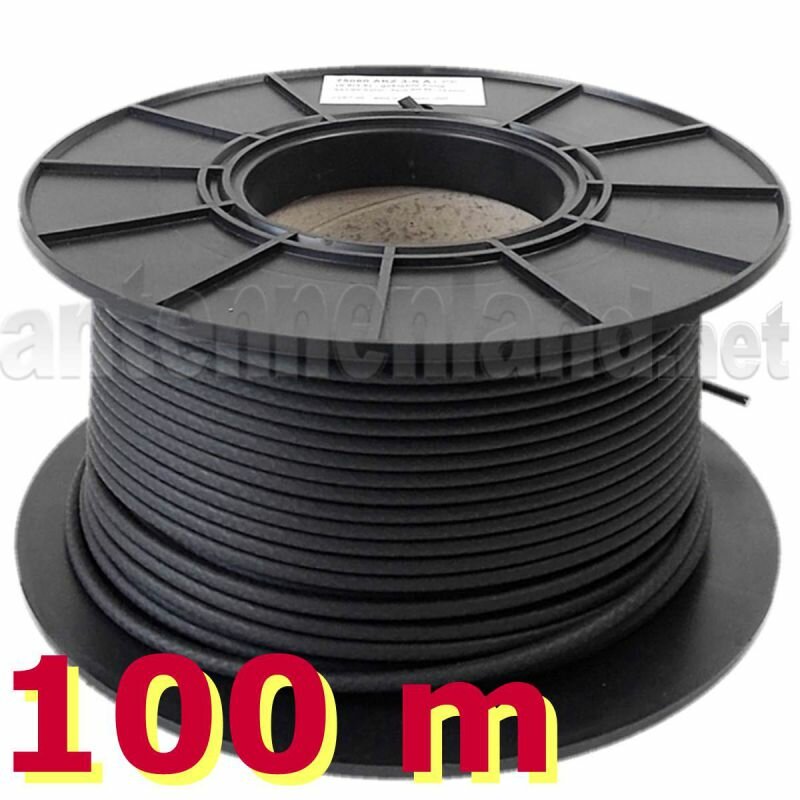

- Aufmachung: 100 m Spule, passend für 100 m Kabelabroller z. B. 3H-KA-100B, Kathrein oder WISI
- Cabelcon Steckercode: 3.9 bzw. Quickmount 6; unter Umständen passen auch 3.7 Stecker
- passende Abisoliergeräte: Cabelcon Pocket Abisoliergerät RG6/59 Hex 11, Cabelcon Profi Abisoliergerät

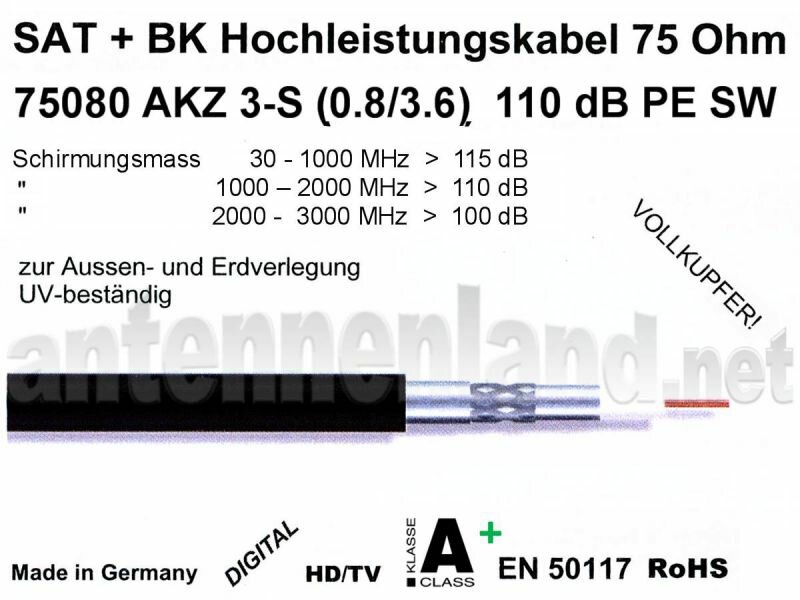

- Innenleiter: ø 0,8 mm Vollkupfer
- Isolierung : ø 3,60 mm Zell-PE
- 1. Schirm : mit der Isolierung verklebte Aluminiumfolie, doppelt kaschiert
- 2. Schirm : verzinntes Kupfergeflecht
- 3. Schirm : Aluminiumfolie, doppelt kaschiert

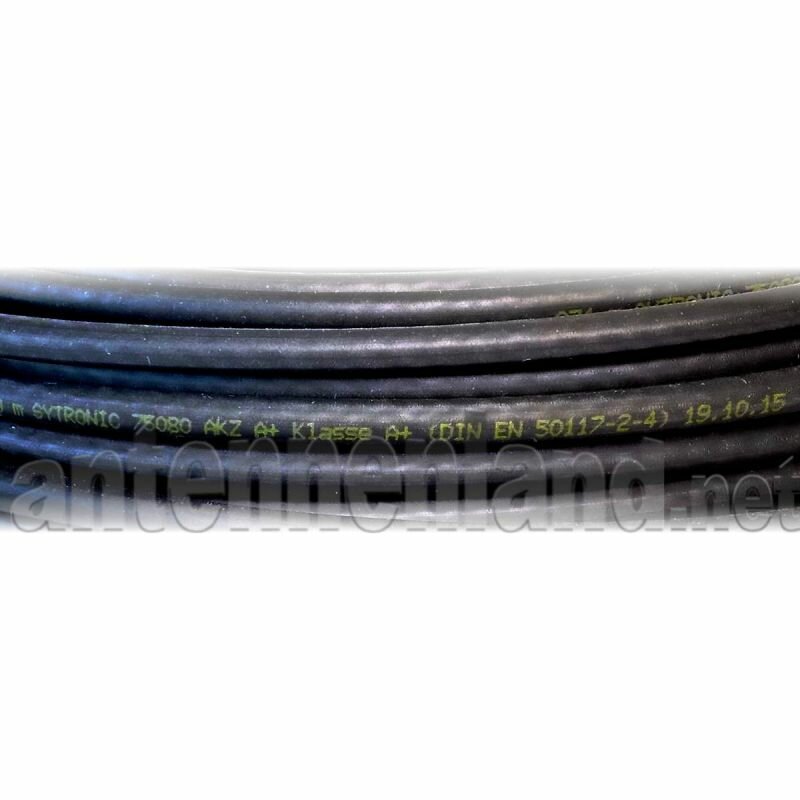

- Außenmantel : ø 5,60 mm PE schwarz, UV-stabil und für die direkte Erdverlegung geeignet
- Kabelgewicht: 39 kg/km
- Kupferanteil: 15 kg/km
- minimaler Biegeradius: 50 mm
- Schirmdämpfung: Klasse A+ gemäß EN 50117
- Wellenwiderstand 75 ± 3 Ohm
- Kapazität 55 pF/m
- Verkürzungsfaktor: 0,85
- Kopplungswiderstand:
- 5 MHz: <0,8 mOhm/m
- 30 MHz: <0,15 mOhm/m
- Schirmungsmaß:
- 30 - 1000 MHz: >115 dB
- 1000 - 2000 MHz >110 dB
- 2000 - 3000 MHz >100 dB
- Dämpfung bei 20°C:
- 100 MHz 7,20 dB/100m
- 200 MHz 11,80 dB/100m
- 450 MHz 17,80 dB/100m
- 862 MHz 25,70 dB/100m
- 1000 MHz 28,70 dB/100m
- 1350 MHz 33,20 dB/100m
- 1750 MHz 38,60 dB/100m
- 2250 MHz 45,30 dB/100m
- 2500 MHz 48,80 dB/100m
- Rückflussdämpfung:
- 5 - 470 MHz > 22 dB
- 470 - 1000 MHz > 22 dB
- 1000 - 2000 MHz > 20 dB
- 2000 - 3000 MHz > 19 dB
