3-fach geschirmtes Koax-Hochleistungskabel für den Einsatz Außenbereich, UV-stabil und zur direkten Verlegung in der Erde und im Wasser geeignet. Die erste Folie ist mit dem Dielektrikum verklebt und verrutscht nicht
Beschreibung
Cabelcon Steckercode: 4.9 bzw. Quickmount 7.0
Achtung!
Bei diesem Kabel raten wir von der Verwendung von SelfInstall-Steckern ab, da sie sich extrem schwer aufschieben lassen. Unsere Empfehlung: Cabelcon F-56-CX3 7.0 Quickmount
Aufmachung: 100 m Spule, geeignet für den Einsatz im Kabelabroller
Technische Daten:

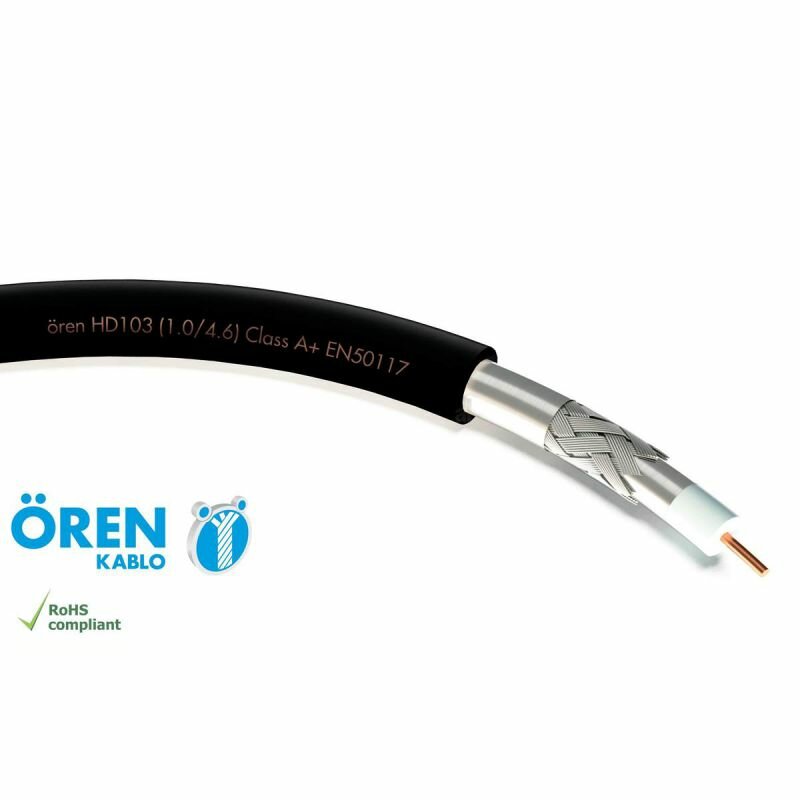

- Installationskabel für den Außenbereich, zur direkten Verlegung im Erdreich geeignet
- Brandschutzklasse laut Bauproduktenverordnung EN 50757: Fca leicht entflammbar*
- Innenleiter: ø 1,02 mm Vollkupfer
- Isolierung : ø 4,60 mm gasgeschäumtes PE
- 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
- 2. Schirm : verzinntes Kupfergeflecht (62% Bedeckung)
- 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
- Außenmantel : ø 6,80mm PE, UV-stabil
- Kabelgewicht: 50 kg/km
- minimaler Biegeradius: 30 mm
- maximale Zugfestigkeit: 55 N
- Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
- Wellenwiderstand 75 ± 2 Ohm
- Kapazität 53 ± 2 pF/m
- Verkürzungsfaktor: 85%
- Gleichstromwiderstand Innenleiter 22,10 Ohm/km
- Gleichstromwiderstand Außenleiter 13,50 Ohm/km
- Kopplungswiderstand: 5 - 30 MHz: < 2,0 mOhm/m

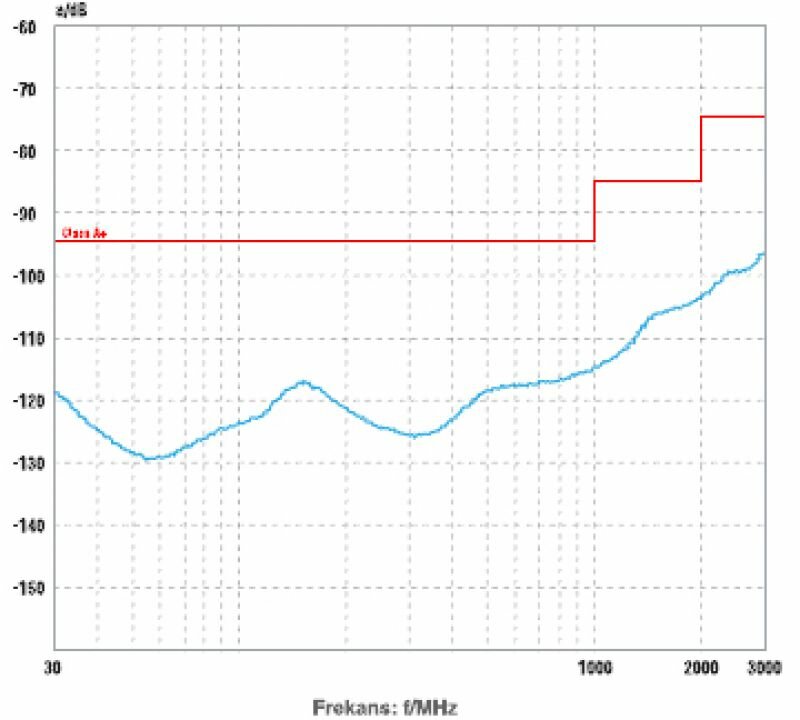

- Schirmungsmaß:
- 30 - 1000 MHz: > 105 dB; typisch: > 115 dB
- 1000 - 2000 MHz > 90 dB; typisch: > 103 dB
- 2000 - 3000 MHz > 85 dB; typisch: > 95 dB
- Dämpfung:
- 5 MHz 1,70 dB/100m
- 50 MHz 4,60 dB/100m
- 100 MHz 6,50 dB/100m
- 230 MHz 9,80 dB/100m
- 470 MHz 14,30 dB/100m
- 860 MHz 19,60 dB/100m
- 1000 MHz 21,20 dB/100m
- 1500 MHz 26,30 dB/100m
- 1750 MHz 28,70 dB/100m
- 2150 MHz 31,90 dB/100m
- 2400 MHz 34,20 dB/100m
- Rückflussdämpfung:
- 5 - 470 MHz > 26 dB
- 470 - 862 MHz > 23 dB
- 862 - 1000 MHz > 20 dB
- 1000 - 3000 MHz > 18 dB
*) Das Kabel Ören HD 103 (1.0/4.6) mit PE - Mantel ist für Installationen im Außenbereich konzipiert und darf nicht zur Verlegung in Gebäuden eingesetzt werden, da durch die leichte Entflammbarkeit die Gefahr einer Brandausbreitung über Kabelschächte sehr hoch ist. Nach der Einführung in ein Gebäude muss das Kabel nach einer möglichst kurzen Strecke durch ein Installationskabel für den Innenbereich ersetzt werden. Dies geschieht in der Regel durch den Anschluss an einen Übergabepunkt oder einen Erdungsblock für den Potentialausgleich, der ebenfalls kurz nach der Gebäudeeinführung gesetzt werden muss.
