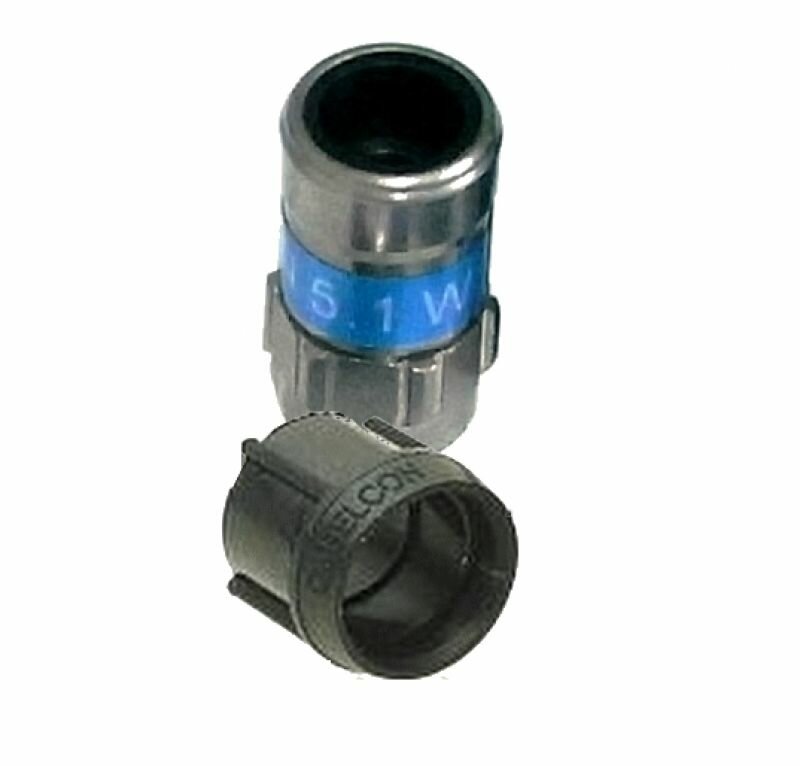

Self Install Stecker mit O-Ringen (Dichtringen) auf der Kabelseite und unter der Mutter
+ Cabelcon Dichtungsring für F-Connectoren.
Montage ohne jegliches Spezialwerkzeug - für 7 mm Koax-Kabel
Beschreibung
Der Stecker
- Cabelcon Kompressionsstecker in Ganzmetallausführung
- für Coax-Kabel 7 mm mit Dielektrikum ab 4,7 mm Durchmesser (die meisten Kabel mit 1,1 mm Innenleiter)
- incl. integrierter Dichtung an der Kabelseite
Zum Befestigen am Kabel wird der Stecker einfach auf das abisolierte Kabel aufgesteckt. Beim Ziehen am Kabel wird der Stecker angepresst; beim Festziehen an der F-Buchse schiebt sich der Stecker endgültig zusammen und die Kompressioinsverbindung steht.
Technische Daten (typisch):
- zugelassen bis 3 GHz
- Wellenwiderstand 75 Ohm
- Schirmungsmaß 30-862 MHz 110 dB
- Schirmungsmaß 862-3000 MHz 90 dB
- Transfer Impedance 5-30 MHz <5 mOhm
- Rückflussdämpfung bei 1000 MHz 37 dB
- Rückflussdämpfung bei 3000 MHz 28 dB
- Max. Strombelastung - siehe Kabeldaten
- Max. Zugfestigkeit (über alles) 200N
- ermöglicht (nur!) in Verbindung mit dem Cabelcon "Seal-Ring" Dichtungsring wasserfeste F-Anschlüsse (für LNB u.s.w.)
Getestete Kabel:
- Kathrein LCD 90, LCD 95, LCD 99, LCD 111 und LCD 115
- Belden H125
Eine Referenzliste passender Kabel finden Sie unter www.cabelcon.dk
Der Dichtungsring ("Seal Ring")

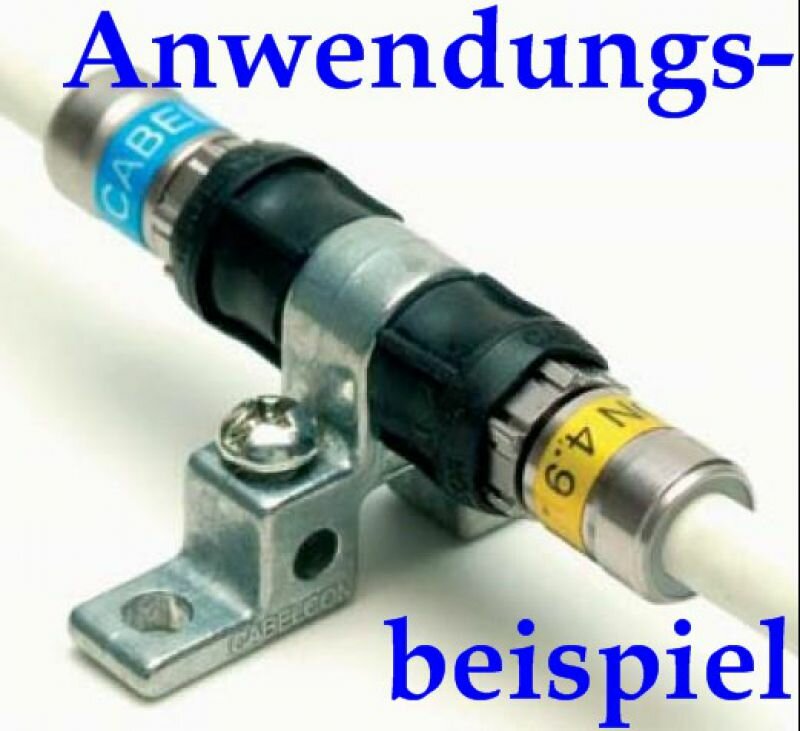

Die Installation eines F-Steckers mit Seal Ring ist sehr einfach: Der Seal-Ring wird auf die F-Buchse geschoben. Der auf einer Seite sichtbare Rand muss in Richtung des F-Steckers zeigen. Nun wird der F-Stecker mit einem passenden Schlüssel einfach auf die F-Buchse aufgeschraubt. Hierbei sollte sich die Mutter des Steckers von selbst unter den Seal Ring schieben. Sollte das nicht der Fall sein (z. B. bei langen F-Buchsen) muss der Ring nachjustiert (von Hand über den Rand der Mutter geschoben) werden.
| Montageanleitung: |
| Die Firma Sytronic hat eine recht anschauliche Anleitung für die Montage der SelfInstall-F-Stecker erarbeitet. |
 Montageanleitung |
