- Restlänge -

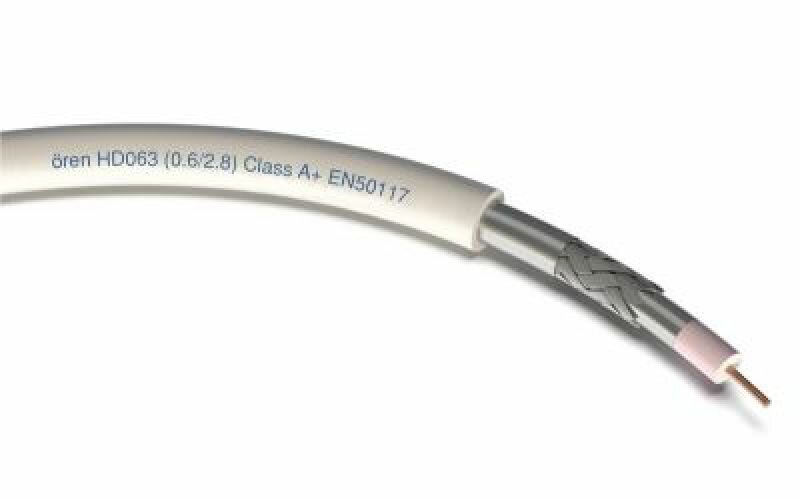

Dieses 3-fach geschirmte Kabel wurde speziell für den Einsatz in Multimedianetzen entwickelt und erfüllt mit einem Schirmungsmaß der Klasse A++ die hohen Ansprüche deutscher Kabelnetzbetreiber. Das Kabel ist selbstverständlich auch für den SAT-Bereich geeignet. Es zeichnet sich durch eine niedrige Dämpfung, ein hohes Schirmungsmaß und eine hohe Alterungsbeständigkeit aus.
Dieses 3-fach geschirmte Kabel wurde speziell für den Einsatz in Multimedianetzen entwickelt und erfüllt mit einem Schirmungsmaß der Klasse A++ die hohen Ansprüche deutscher Kabelnetzbetreiber. Das Kabel ist selbstverständlich auch für den SAT-Bereich geeignet. Es zeichnet sich durch eine niedrige Dämpfung, ein hohes Schirmungsmaß und eine hohe Alterungsbeständigkeit aus.
Beschreibung
Passende Stecker:
- Cabelcon F-CX3 4.0 Short QM (waterproof)
- Cabelcon FM-60 CX3 4.0 QM
- PPC CMP 30 (gelb)
- Innenleiter: ø 0,6 mm Vollkupfer
- Isolierung : ø 2,70 mm gasgeschäumtes PE
- 1. Schirm : mit der Isolierung verklebte Aluminiumfolie
- 2. Schirm : verzinntes Kupfergeflecht 65% Bedeckung
- 3. Schirm : mit dem Außenmantel verklebte Aluminiumfolie
- Außenmantel : ø 4,30mm PVC weiß
- Cu-Zahl 9,7 kg/km
- Kabelgewicht: 25 kg/km
- minimaler Biegeradius: 25 mm
- maximale Zugfestigkeit: 30 N
- flammwidrig nach: IEC 60322-1
- Schirmdämpfung nach: Klasse A+ gemäß EN 50117-2 und EN 50117-2-4
- Wellenwiderstand 75 ± 2 Ohm
- Kapazität 53 ± 2 pF/m
- Verkürzungsfaktor: 82%
- Gleichstromwiderstand Innenleiter 61,90 Ohm/km
- Gleichstromwiderstand Außenleiter 21,30 Ohm/km
- Kopplungswiderstand: 5 - 30 MHz: <2,5 mOhm/m
- Schirmungsmaß:
- 30 - 1000 MHz: >100 dB
- 1000 - 2000 MHz >90 dB
- 2000 - 3000 MHz >85 dB
- Dämpfung:
- 5 MHz 2,80 dB/100m
- 50 MHz 7,80 dB/100m
- 100 MHz 10,90 dB/100m
- 230 MHz 16,80 dB/100m
- 470 MHz 24,20 dB/100m
- 860 MHz 33,20 dB/100m
- 1000 MHz 35,90 dB/100m
- 1750 MHz 45,80 dB/100m
- 2150 MHz 53,90 dB/100m
- 2400 MHz 56,90 dB/100m
- Rückflussdämpfung:
- 5 - 470 MHz > 26 dB
- 470 - 862 MHz > 23 dB
- 862 - 1000 MHz > 20 dB
- 1000 - 2000 MHz > 18 dB
- 2000 - 3000 MHz > 16 dB
