PPC Connector für viele RG6 Kabel. Durch den Durchmesser des Stützröhrchens von 5 mm passt er auf Kabel mit einem Dielektrikumsdurchmesser von ca. 4,6 bis 4,8 mm
Artikel wird, wenn nicht in ausreichender Anzahl vorhanden, sofort nach Eingang Ihrer Bestellung beim Distributor geordert. Die zusätzliche Lieferzeit beträgt in diesem Fall max. 3 Werktage.
Beschreibung

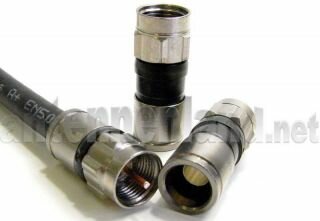

Universeller Konnektor von PPC für viele RG6-Kabel. Durch den Durchmesser des Stützröhrchens von 5 mm passt dieser Konnektor auf die meisten Kabel mit einem Durchmesser des Dielektrikums von 4,6 bis 4,8 mm.
Wir haben diesen F-Stecker sowohl mit Kathrein-Kabel LCD 111, LCD 115 (beides Kabel, die bei normalerweise einen 5.1er Stecker erfordern), sowie mit dem Sytronic 75100 Kabel (normalerweise werden da 4.9 Stecker eingesetzt) positiv getestet - siehe auch Bild 2.
Da der Konnektor nach der Kompression kurz ist und sich auch gut auf das LCD 115-Kabel aufschieben lässt, ist er für den Einsatz in Kathrein UAS-LNB geeignet, wo unter dem Regenschutz-Gehäuse ein extremer Platzmangel herrscht.
Das Abisolieren kann auch mit Cabelcon Abisoliergeräten erfolgen. Das Geflecht muss wie bei andern Steckern mit Stützröhrchen vor der Installation über den Kabelmantel zurückgeschlagen werden.
Achtung! Dieser Konnektor lässt sich nicht mit Cabelcon-Kompressionswerkzeugen verarbeiten! Das Kompressionsmaß (Länge des Steckers in der Kompressionszange nach dem vollständigen Verpressen bzw. Abstand vom Stempel der Kompressionszange bis zur Steckerhalterung) ist kleiner als bei Cabelcon-Steckern.
Bitte verwenden Sie PPC-kompatible Kompressionswerkzeuge oder frei einstellbare Werkzeuge wie das 3H-CTU06!
VPE: 50
Technische Daten:
Wir haben diesen F-Stecker sowohl mit Kathrein-Kabel LCD 111, LCD 115 (beides Kabel, die bei normalerweise einen 5.1er Stecker erfordern), sowie mit dem Sytronic 75100 Kabel (normalerweise werden da 4.9 Stecker eingesetzt) positiv getestet - siehe auch Bild 2.
Da der Konnektor nach der Kompression kurz ist und sich auch gut auf das LCD 115-Kabel aufschieben lässt, ist er für den Einsatz in Kathrein UAS-LNB geeignet, wo unter dem Regenschutz-Gehäuse ein extremer Platzmangel herrscht.
Das Abisolieren kann auch mit Cabelcon Abisoliergeräten erfolgen. Das Geflecht muss wie bei andern Steckern mit Stützröhrchen vor der Installation über den Kabelmantel zurückgeschlagen werden.
Achtung! Dieser Konnektor lässt sich nicht mit Cabelcon-Kompressionswerkzeugen verarbeiten! Das Kompressionsmaß (Länge des Steckers in der Kompressionszange nach dem vollständigen Verpressen bzw. Abstand vom Stempel der Kompressionszange bis zur Steckerhalterung) ist kleiner als bei Cabelcon-Steckern.
Bitte verwenden Sie PPC-kompatible Kompressionswerkzeuge oder frei einstellbare Werkzeuge wie das 3H-CTU06!
VPE: 50
Technische Daten:
- Frequenzbereich: 0-3GHz
- Impedanz: 75 Ohm
- extrem korrosionsbeständige (+ antiallergische) NiTin Beschichtung
- Der Stecker selbst ist wasserdicht bis zu einem Meter Wassertiefe. Achtung! Volle Wasserdichtheit kann nur garantiert werden, wenn über das Gewinde des Steckers kein Wasser zwischen F-Buchse und Stecker eindringen kann. Daher im Außenbereich unbedingt einen Dichtungring (z. B. Cabelcon Seal Ring siehe auch Bild 3) einsetzen!
| Montageanleitung: |
 |
