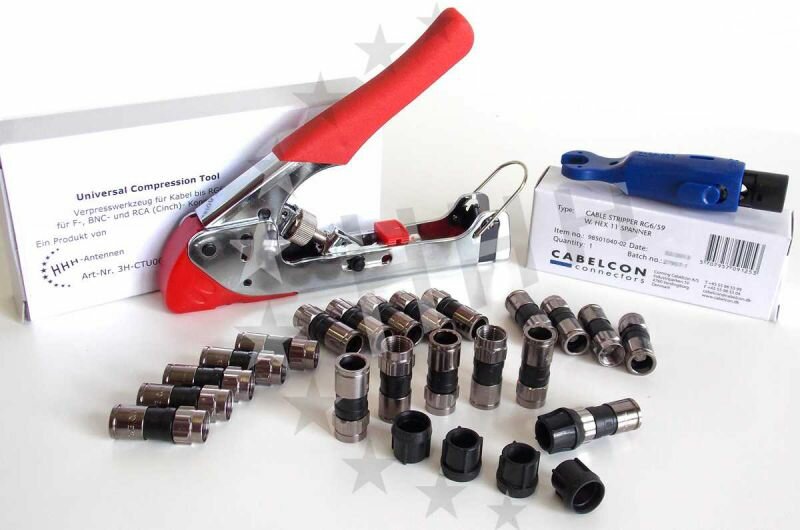

incl.Universal Compression Tool / Verpresswerkzeug für Kabel bis RG6 , Pocket Installer RG6/59 mit F-Schlüssel HEX 11, 20 F-Stecker PPC EX6PLUS (5.0) RG6 Compression und 5 Cabelcon Dichtungsringen für F-Connectoren
Das im Paket enthaltene Pocket-Abisoliergerät hat Probleme bei Kabeltypen mit hartem, UV-stabilem Mantel (LCD 115 oder Ören HD 103 PE) sowie 4- und 5-fach geschirmten Billig-Kabeln.
Bitte nutzen Sie in diesem Fall ein Paket mit einem einstellbaren Abisoliergerät.
Beschreibung
- 1 Universal Compression Tool / Verpresswerkzeug für Kabel bis RG6 (3H-CTU06)
- 1 Cabelcon Pocket Installer RG6/59 mit F-Schlüssel HEX 11 (Abisolierwerkzeug und Montageschlüssel in einem Werkzeug vereint) Das Pocket-Abisoliergerät hat Probleme bei Kabeltypen mit hartem, UV-stabilem Mantel (LCD 115 oder Ören HD 103 PE) sowie 4- und 5-fach geschirmten Billig-Kabeln.
Bitte nutzen Sie in diesem Fall ein Paket mit einem einstellbaren Abisoliergerät. - 20 F-Stecker PPC EX6PLUS (5.0) RG6 Compression für Koaxkabel 7 mm
- 5 Cabelcon Seal Ringe / Dichtungsringe für F-Connectoren
PPC Kompressionsstecker:
Universeller Konnektor von PPC für viele RG6-Kabel. Durch den Durchmesser des Stützröhrchens von 5 mm passt dieser Konnektor auf die meisten Kabel mit einem Durchmesser des Dielektrikums von 4,6 bis 4,8 mm.

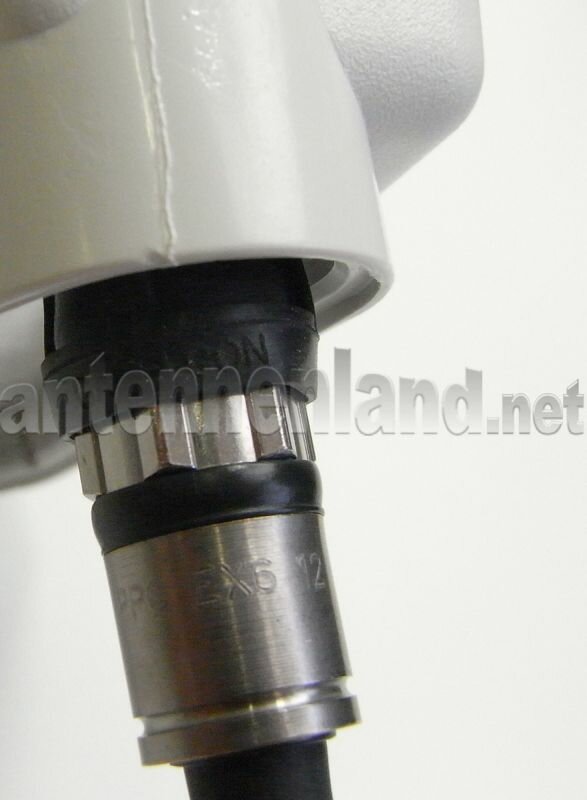

Wir haben diesen F-Stecker sowohl mit Kathrein-Kabel LCD 111, mit Ören HD113 (beides Kabel, die bei normalerweise einen 5.1er Stecker erfordern), sowie mit dem Sytronic 75100 Kabel (normalerweise werden da 4.9 Stecker eingesetzt) positiv getestet - siehe auch Bild 2.
Das Geflecht muss wie bei andern Steckern mit Stützröhrchen vor der Installation über den Kabelmantel zurückgeschlagen werden.
Technische Daten:
- Frequenzbereich: 0-3GHz
- Impedanz: 75 Ohm
- extrem korrosionsbeständige (+ antiallergische) NiTin Beschichtung

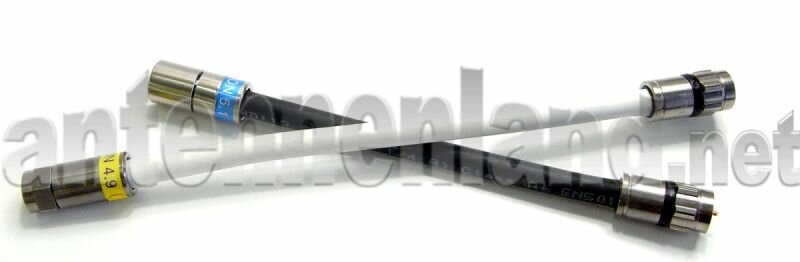

- Der Stecker selbst ist wasserdicht bis zu einem Meter Wassertiefe. Achtung! Volle Wasserdichtheit kann nur garantiert werden, wenn über das Gewinde des Steckers kein Wasser zwischen F-Buchse und Stecker eindringen kann. Daher im Außenbereich unbedingt einen Dichtungring (z. B. Cabelcon Seal Ring siehe auch Bild 3) einsetzen!
Pocket Installer / Abisoliergerät:
Einfachste Handhabung auch für Laien: Knopf drücken, (sauber abgeschnittenes) Kabel bis zum Anschlag einführen, Knopf loslassen und das Werkzeug ca. 5-10 Mal um das Kabel drehen, Knopf drücken, Kabel entnehmen und die Isolationsreste entfernen. Sie erhalten einen freigelegten Innenleiter von 6,5 mm Länge sowie ein von Mantel befreites (freigelegtes) Geflecht von ebenfalls 6,5 mm Länge.
Jetzt also nur noch Geflecht nach hinten streifen/umlegen, Stecker aufschieben (mit Kraft, bis das Dielektrikum mit dem Innenteil abschließt) und verpressen:
3H-CTU06 - Verpresswerkzeug:
Frei einstellbares Verpresswerkzeug im Pocket-Tool Format für F-, BNC- und RCA (Cinch)- Konnektoren einschließlich 90° Winkelstecker und der extrem kurzen Cabelcon Short-Stecker.
Das Kompressionsmaß wird mit Hilfe einer Stellschraube schnell auf den erforderlichen Wert eingestellt. Hierzu das Werkzeug in etwa auf das erforderliche Verpressmaß einstellen und Stecker vorsichtig verpressen. Ist der Stecker nicht voll verpresst, Werkzeug öffnen, nachregeln und erneut verpressen, bis der Stecker vollständig geschlossen ist.
Noch einfacher ist es, wenn schon ein vollständig verpresster Stecker vorhanden ist. Einfach den Stecker in das Werkzeug einlegen, Griff vollständig zusammendrücken und mit der Stellschraube den Kompressionseinsatz bis zum Anschlag an den Stecker "fahren". Anschließend Werkzeug öffnen und die Stellschraube ca. eine viertel Drehung weiterdrehen.
Das Werkzeug sollte immer so eingestellt werden, dass es nach dem vollständigen Verpressen des Steckers noch etwas "nachfedert".
